 |
| Place of Origin: | China |
| Hàng hiệu: | HY |
| Chứng nhận: | ISO9001:2008 |
| Minimum Order Quantity: | 1 tons |
|---|---|
| Giá bán: | negotiable |
| Packaging Details: | Anti rust oil to be applied on material and each rod to be packed in paper sleeve |
| Delivery Time: | 30days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 30tons a day |
| Vật liệu: | Thép hợp kim siêu nhỏ | Tên: | Thanh piston mạ crôm |
|---|---|---|---|
| Điều trị bề mặt: | Mạ crom | độ dày của crôm: | 20-30 micron |
| độ nhám bề mặt: | Ra0.2 | Dung sai trên dia: | f7 |
| Làm nổi bật: | thép rỗng Hydraulic Cylinder Piston Rod,Thanh piston xi lanh thủy lực,ISO phê duyệt thanh pít-tông crôm |
||

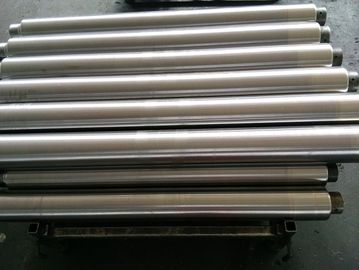

1m - 8m Chiều dài Chrome bọc piston rod ISO được phê duyệt thủy lực xi lanh piston rod
Mô tả sản phẩm
1Vật liệu: CK45, ST52, 20MnV6, 42CrMo4, 40Cr, HY4520, HY4700
2. Nhóm: Cây pít-tô bằng crôm cứng
Cây đũa & cứng (Q+T)
Cây cứng bằng cảm ứng
Cây cứng bằng cảm ứng Q+T
Thép hợp kim vi mô, thanh pít
Đường ống piston của dự án điện gió
3. Xát và mạ mạ
4Độ bền kéo: Không dưới 610 MPa
5Thiết bị sản xuất hoàn chỉnh, thiết bị kiểm tra tiên tiến
Mô tả chi tiết
1. HÀNH SỐNG CHIMIC ((%)
|
Vật liệu |
C% |
Mn% |
Si% |
S% |
P% |
V% |
Ni |
Cr% |
Mo. |
Cu |
|
ck45 |
0.42-0.50 |
0.50-0.80 |
0.17-0.37 |
≤0.035 |
≤0.035 |
|
≤0.25 |
≤0.25 |
|
≤0.25 |
|
ST52 |
≤0.22 |
≤1.6 |
≤0.55 |
≤0.04 |
≤0.04 |
0.02-0.15 |
|
|
|
|
|
20MnV6 |
0.17-0.24 |
1.30-1.70 |
0.10-0.50 |
≤0.035 |
0.035 |
0.10-0.20 |
≤0.30 |
≤0.30 |
|
≤0.30 |
|
42CrMo |
0.38-0.45 |
0.5-0.8 |
0.17-0.37 |
≤0.035 |
≤0.035 |
0.07-0.12 |
≤0.03 |
0.90-1.20 |
0.15-0.25 |
≤0.03 |
|
40Cr |
0.37-0.45 |
0.50-0.80 |
0.17-0.37 |
≤0.035 |
≤0.035 |
|
≤0.3 |
0.80-1.1 |
|
≤0.03 |
|
HY4700 |
0.38-0.45 |
1.20 ~ 1.60 |
0.30~0.50 |
≤0.035 |
≤0.020 |
0.05 ¥0.15 |
≤0.25 |
0.10-0.20 |
≤0.15 |
0.25 |
|
HY4520 |
0.40 ~ 0.48 |
0.80 ~ 1.40 |
0.15 ~ 0.35 |
≤0.035 |
≤0.035 |
≤0.15 |
≤0.25 |
≤0.25 |
≤0.15 |
≤0.25 |
2. Các đặc tính cơ khí
|
Vật liệu |
T.S / Rm(MPa) |
Y.S / Rel ((MPa) |
A% |
CHARPY |
Điều kiện |
|
ck45 |
610 |
355 |
16 |
>41J |
Bình thường hóa |
|
ck45 |
800 |
540 |
20 |
>41J |
Q+T |
|
ST52 |
500 |
355 |
22 |
|
Bình thường hóa |
|
20MnV6 |
750 |
590 |
12 |
>40J |
Bình thường hóa |
|
42CrMo4 |
980 |
850 |
14 |
>47J |
Q+T |
|
40Cr |
1000 |
800 |
10 |
|
Q+T |
3Thép hợp kim vi mô
|
Vật liệu |
Các đặc tính cơ khí |
Độ cứng bề mặt (HBW) |
|||||
|
Rm ((MPa) |
Rel ((MPa) |
A% |
Z% |
KU2 ((J) |
|
||
|
HY4700 |
Φ35 - Φ100 |
900 - 1100 |
≥650 |
≥ 16 |
≥ 35 |
≥ 39 |
270-340 |
|
> Φ100 - Φ140 |
850 - 950 |
≥ 600 |
≥ 16 |
≥ 35 |
≥ 39 |
270-340 |
|
|
HY4520 |
Φ40 - Φ100 |
750 - 900 |
≥520 |
≥ 19 |
≥ 40 |
≥ 39 |
230-290 |
|
>Φ100 Φ140 |
750 - 900 |
≥520 |
≥ 17 |
≥ 35 |
≥ 39 |
230-290 |
|
|
|
|
|
|
|
|
|
|
4Điều kiện cung cấp
Bụi và mạ crôm
5. Độ dày crôm
20 đến 30 micron
6. Ống bề mặt
Ra≤0,2 micron và Rt≤2 micron
7. Sự khoan dung vào ngày
ISO f7 về đường kính
8. OVALITY
Một nửa độ khoan dung ISO f7
9. Đơn giản
≤ 0,2MM/M
10.Sự cứng bề mặt
850-1150HV (vickers 100g)
11. COHESION
Không có vết nứt, vỡ hoặc tách ra sau khi sốc nhiệt (nâng nhiệt ở 300 độ C)
và làm mát trong nước)
12.POROSITI
Xét nghiệm theo ISO 1456/1458 và đánh giá kết quả theo tiêu chuẩn ISO 4540 8-10
13. WELDABILITY
Tốt lắm.
14. Kháng ăn mòn
Kiểm tra trong nước xịt muối tự nhiên theo ASTM B 117-120h
Đánh giá kết quả theo ISO 4540 RATING 7-10
15. Bao bì
Dầu chống rỉ sét để áp dụng trên vật liệu và mỗi thanh phải được đóng gói trong vỏ giấy
16. CÁP.
Tất cả các chứng chỉ liên quan đến xử lý nhiệt vật liệu và mạ mạ
Chúng tôi đã nhập khẩu một dây chuyền mạ mạ liên tục từ Ý vào đầu năm 2016.Dòng mạ mạ mạ mới là đầu tiên ở Trung Quốc và sẽ là duy nhất trong năm năm tới!
Người liên hệ: Miss. Patty
Tel: 8613921505262
Fax: 86-510-83952939
